吊扇和其它风扇

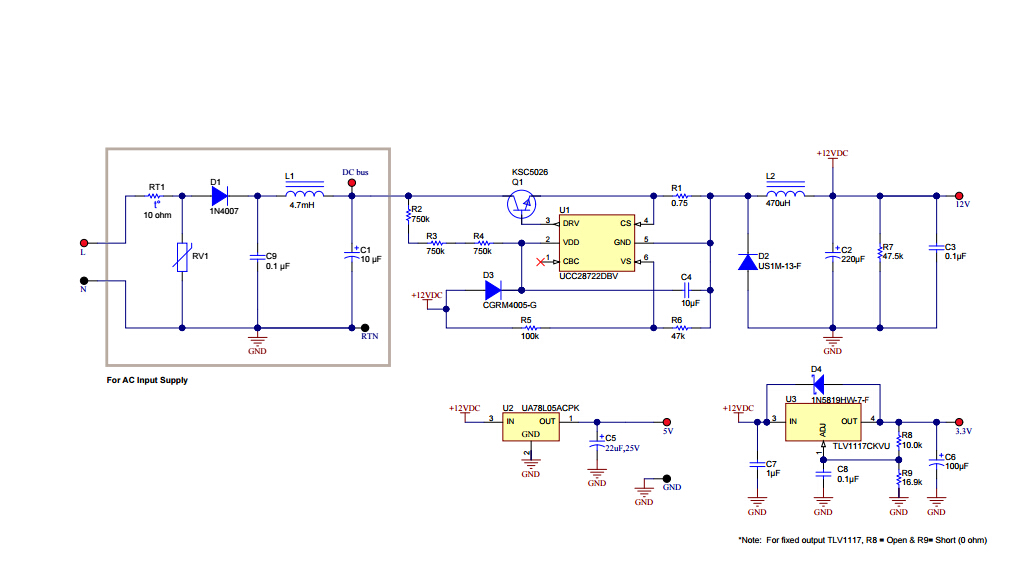

此参考设计是一种适用于家用电器的多输出（12V、3.3V/5V）的 2.4W 偏置电源，采用低成本准谐振 PWM 控制器。此设计支持将 90VDC 至 425VDC 的宽范围直流输入或 85VAC 至 300VAC 的宽范围交流输入转换为 12V 和 3.3V/5V 的标准电源轨。TIDA-00434 采用了在具有谷底开关的不连续模式下运行的降压功率级，因此可减少开关损耗。当系统处于空闲模式时，此设计提供高效率 (>70%) 和低待机功耗 (<100mW)。此设计将低成本的外部 800V BJT 作为开关，提供较高的工作电压裕量。PWM 控制器具有集成式安全功能，能够在出现反馈损耗的情况下关闭外部开关，从而有助于防止高输出电压。重新配置此设计以便具备不同的输入电压和待机功耗级别将变得更加简单，只需更改电阻值即可。总的来说，此设计提供简单而稳定的偏置电源和低待机功耗。
